Изготовление шестерен

Изготовление шестерен это сложный технологический процесс, который включает в себя токарные работы, зуборезные работы или зубо-долбежные работы, термическую обработку, зубо-шлифовальные работы. Дополнительные виды механической обработки могут быть применены к будущему изделию при наличии дополнительных требований чертежа (КД).

Изготовление шестеренИзготовление шестерен

Компания «ВЕКТОРМЕХ» осуществляет производство и изготовление шестерен на заказ и по образцу как при полном цикле изготовления, так и в качестве отдельной операции например услуги по нарезке зуба.

Наше оборудование позволяет изготавливать прямозубые и косозубые цилиндрические шестерни до 8 модуля, диаметром до 320 мм и высотой до 200 мм.

Мы так же осуществляем проектирование чертежей на передачи зубчатые реечные. С нашей помощью Вы можете изготовить детали по образцу или заказать чертеж детали по образцу.

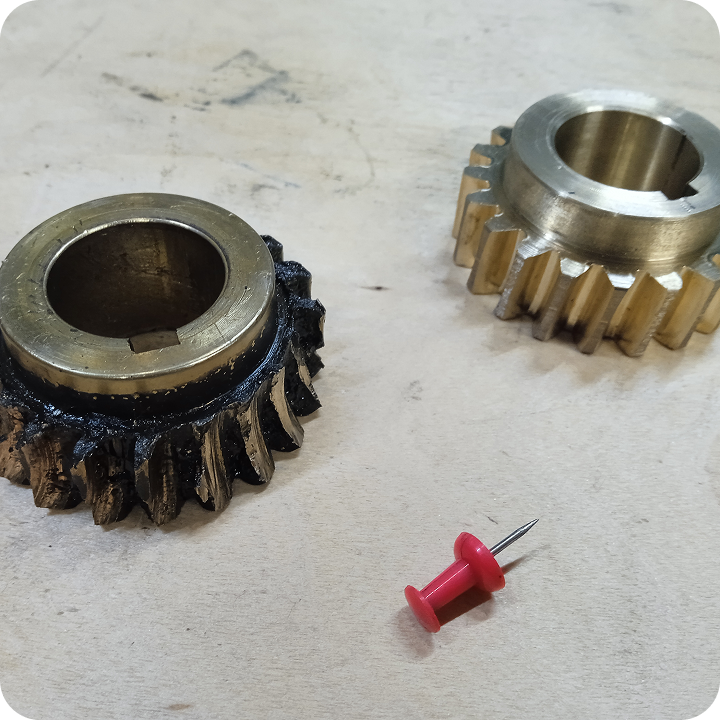

 Изготовление звездочек по образцу и чертежу для нас не является сложностью, все что необходимо, это предоставить образец или чертеж. Если Вам необходимо изготовление любой зубчатой детали или только нарезка зуба, достаточно просто направить нам заявку и мы обязательно Вам поможем.

Изготовление звездочек по образцуИзготовление звездочек по образцу

 Процесс изготовления шестерен (рейки, звездочки) по образцу является достаточно сложным и к нему необходимо подходить с большой ответственностью, так как от этого зависит конечный результат. Начинается он со снятия параметров у образца и оформления эскиза на данную деталь. Первичные данные заносятся в будущий чертеж, после чего осуществляется определение участков, которые имеют выработку, определяется фактическая твердость материала, по желанию заказчика возможно определение химического состава детали/изделия. Специалисты компании  «ВЕКТОРМЕХ» осуществляют разработку конструкторской документации на данное изделие и при необходимости могут разработать технологический процесс изготовления детали.

После того как чертеж (КД) оформлен, можно приступать к изготовлению детали. Изготовление детали по образцу и чертежу начинается с подготовки заготовки, то есть материал из которого будет изготовлена шестерня (деталь),

Изготовление звездочек по чертежуИзготовление звездочек по чертежудолжен быть термически обработан (нормализован),  после чего осуществляется токарная обработка детали и последующая зуборезная операция. Технологический процесс изготовления шестерен на заказ может меняться в зависимости от требований чертежа, то есть могут включаться различные дополнительные операции, такие например как цементация/закалка ТВЧ шестерен или долбежные работы для изготовления шпоночного паза. Шлифовальные или зубошлифовальные операции так же могут быть применены к будущему изделию в зависимости от требований которые закладываются в процессе проектирования чертежа.

Изготовление реечных передач (реек) модуль m=10 на заказ возможно как по образцу так и по Вашему чертежу. Данные услуги мы можем предоставить и в качестве отдельной операции - зуборезной.

Нарезка зуба m=10Нарезка зуба m=10Изготовление зубчатых реек и реечных передач осуществляется нашей компанией с использованием дополнительной операции - зубошлифовки (при необходимости).

Если нам необходимы услуги по разработки чертежа для имеющейся  детали или новой, наши специалисты помогут Вам.

Если Вам необходимо изготовление любой зубчатой детали, достаточно просто направить нам заявку и мы обязательно Вам поможем.

Цена (стоимость) и сроки изготовления шестерни на заказ, по чертежу или образцу зависят от следующих данных:

  • Материал
  • Размеры детали
  • Сложность изготовления
  • Количество
  • Сроки изготовления

Если Вам необходимо изготовление любой зубчатой детали или только нарезка зуба, достаточно просто направить нам заявку и мы обязательно Вам поможем.

Будем рады сотрудничеству. Спасибо за уделенное время!
